Инструменты и приспособления

Инструменты, которыми приходится пользоваться кузнецу, делятся по своему назначению на опорные, ударные, зажимные, подкладные, захватывающие, мерительные и вспомогательные.

Опорные инструменты: основные наковальни, небольшие наковальни для мелких изделий и шпераки.

Подкладные инструменты.

Подкладной инструмент делится на три группы:

I. Инструмент, который устанавливают под молот или ручник;
II. Инструмент, устанавливаемый на наковальню;
III. Парный инструмент.

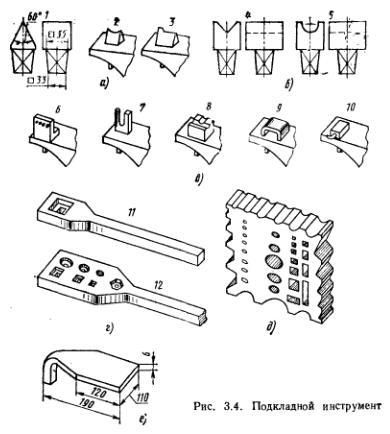

Подкладные инструменты: 1 - раскатка; 2 - гладилка с цилиндрической поверхностью; 3 - гладилка с квадратной поверхностью; 4 - гладилка с односторонней прямоугольной поверхностью; 5 - гладилка с увеличенной поверхностью; 6пробойник; 7 - фасонное зубило; 8 - зубило для продольной рубки; 9 - зубило для поперечной рубки; 10конический прошивень; 11цилиндрический прошивень; 12 - след рабочих поверхностей гладилок 3, 4, 5.

К подкладному инструменту относится массивная плита из стали размером 300x400 мм и высотой 150200 мм, по четырем боковым граням которой имеются углубления разнообразной формы и высоты: полукруглые, треугольные и т.д. Эта плита применяется при ковке различных фасонных элементов вместо подкладных штампов. На торцевых поверхностях этой плиты имеются сквозные круглые, квадратные и фасонные отверстия различных размеров, которые служат для пробивки разнообразных отверстий на изделиях. В больших кузницах, где изготавливают садовые ограды, балконные решетки и другие крупные изделия, должна быть стальная или чугунная большая плита - правило - толщиной 50-200 мм и в плане 1,5x3 м с ровной, гладкой поверхностью. Она устанавливается на специальных металлических козлах в центре кузницы. В этой плите должны быть сквозные отверстия для установки штырей, болтов и других различных приспособлений для фасонной гибки профилей, сборки конструкций и других технологических операций.

Весь подкладной инструмент I группы должен иметь рукоятки из дерева или толстой проволоки. Заметим, что рукоятки подкладного инструмента забивают во всад головки и не расклинивают, чтобы вибрация и удары через рукоятку не передавались на руку кузнеца. Проволочную рукоятку закручивают вокруг головки в горячем состоянии.

Зубило кузнечное - для рубки заготовок в горячем или холодном состоянии. Головка зубила состоит из трех частей: выпуклой поверхности, по которой наносятся удары молотом; средней части с отверстием - всадом для установки рукоятки; ножа - основной части, которая прорубает металл. Для холодной рубки угол заточки составляет 60-70°, для горячей - 15-30°. Изготавливают зубило из высокоуглеродистых сталей У7, У8, легированных 6ХС или сталей 45; 50. Форма ножа зубила может быть прямой, имеющей кривизну в горизонтальной плоскости или в двух плоскостях. Зубило с прямым ножом используют для поперечной рубки и продольной. Нож зубила для поперечной рубки расположен параллельно, а нож зубила для продольной рубки - перпендикулярно к оси рукоятки.

Односторонняя заточка зубила делается в том случае, когда требуется получить изделие с прямым торцом, т.е. без уклона, если допускается уклон или нужно дать фаску, то применяется зубило с двусторонней заточкой. Зубила с радиусным ножом применяются для вырезки из листового металла различных криволинейных элементов типа цветов, листьев и т.п. Зубила с фасонным боем применяются для вырубки из изогнутых заготовок криволинейных контуров. В зависимости от размеров изделий и вырубаемых рисунков необходимо подбирать нужное по размеру зубило. Рисунок орнамента на поковку наносится зубилом с притупленной режущей кромкой. При работе зубилом под заготовку подкладывают прокладку из железного или медного листа, что предохраняет лицевую часть наковальни от повреждения, а лезвие ножа от затупления. Отрубать заготовки можно на незакаленной площадке наковальни, т.е. около конического рога. Следует помнить, что первые и последние удары по зубилу наносят слабые. Первые - чтобы зубило плавно врезалось в заготовку, а последние - чтобы отрубаемая часть не отлетела и не поранила кого-либо.

Пробойники используются для пробивки отверстий, углублений в поковках и листовых заготовках. Пробойник состоит из трех частей. Удар наносится по верхней части пробойника - головке; средняя часть пробойника с отверстием - всадом для рукоятки, рабочая часть называется бородкой. Сами бородки делаются конусными, что облегчает их выход из формы при изготовлении и позволяет получать отверстия различного диаметра или размера в зависимости от глубины пробоя в металл.

Пробойники изготавливают из стали 40, 45, У7, 6ХС с твердостью рабочей части 45-50 HRC на длине 30 мм и твердостью верхней части головки 30-40 HRC.
