Кузнечные меха

Кузнечный горн требовал такого же температурного режима, что и сыродутная печь, например, железо при сварке необходимо нагревать до температуры 1400-1460°. Для усиления горения угля и повышения температуры в горне требовались мощные меха. Дутьевое устройство состояло из воздуходувных мехов, нагнетавших воздух, и огнеупорных сопел, подводивших воздушную струю в печь. Чтобы поток воздуха при нагнетании простыми мехами был непрерывен, должны были работать два меха.

Кузнечный мех имел повсеместно очень устойчивую форму: две вытянутые сердцевидные (клиновидные) планки, объединенные кожей, собранной в складки, чем достигалась возможность раздвигать планки. Узкий конец планок оканчивался трубкой — соплом, вставлявшимся в горн. В планках делались отверстия с клапанами для вбирания воздуха внутрь меха. Такой воздуходувный мех можно было обнаружить в деревенских кузницах еще в XX в.

Устанавливался мех по-разному, но при всех установках его ставили так, чтобы кузнец, не отходя от горна, мог производить дутьё. Сопло вставляли в горновое гнездо, а мех прикрепляли за стержни на деревянных стойках на такой высоте от пола, как и горновое гнездо. Стойки сверху соединяли бруском, к этому бруску подвешивали коромысло, один конец которого соединялся верёвкой с нижней крышкой.

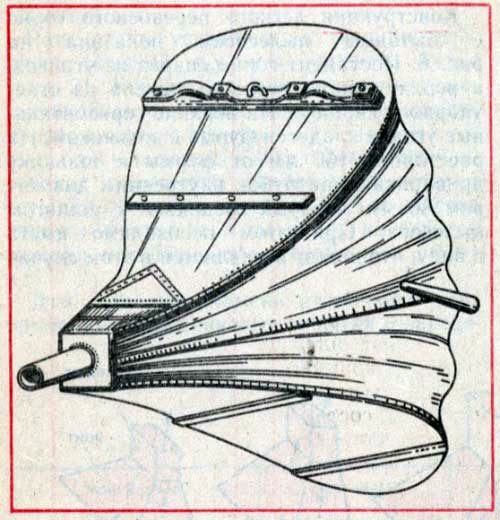

Голова - основная часть мехов. К ней прикреплены три клиновидные доски: верхняя и нижняя шарнирно, а средняя - жестко. Нижняя и средняя доски имеют клапаны для забора воздуха, это куски кожи, прибитые одной стороной к доскам, перекрывающие круглое отверстие в нижней и средней доске. Сверху над кожей прибит ремешок, ограничивающий подъем клапана. Кожаная гармошка соединяет верхнюю и нижнюю подвижные доски со средней неподвижной. Гармошка состоит как правило из трех отделенных складок, каждая из которых соединяется с внутренним деревянным каркасом, по форме совпадающим с периметром досок. Кожа прибивается к каркасу через тонкие ремешки, чтобы гвоздь не прорвал кожу.

Голова жестко крепится к стене горна, при этом сопло плотно входит в фурму. С помощью цапф осуществляется второе жесткое крепление мехов. Работает мехами либо сам кузнец или его помощник. Клинчатые меха дают спокойное дутье и заготовки нагреваются равномерно. Если надо увеличить подачу воздуха на верхнюю доску, кладут груз, а к нижней подвешивают груз. Размеры горна и проводимые работы диктуют габариты мехов. Они могут быть метровые, полутораметровые и двухметровые. Известно, что на изготовление одного меха шло от одной до трех воловьих шкур. И все было бы замечательно, если бы эти меха не были бы так громоздки, не так быстро изнашивались из-за перегрева. К тому же довольно низкая производительность и трудоемкость процесса качания сделали кузнечные меха экспонатами этнографических музеев.

На вооружение кузнецам взамен мехов приходят механические вентиляторы с ручным или ножным приводом. В современных кузницах применяют мощные вентиляторы, турбины с электроприводом. Недостатки этих устройств - это повышенная вибрация, шум.
